适用范围
适用于任何室内外需要坚硬、高度耐磨、抗渗性要求高的场所的新旧混凝土、水磨石、水泥基地面以及水泥砂浆面层等以水泥为基质的建筑材料表面，广泛应用在工厂、购物中心、仓库、停车场、服务站、飞机库、货运配送中心、公路等区域。
性能特点
1.快速提升混凝土表面强度，达到坚硬耐磨、密封防尘的效果；
2.持续与混凝土发生岩相结晶反应，长久提升混凝土的整体强度；
3.质地致密，有大理石般的光泽；
4.有效防止水、油污的渗透；
5.水性材料，施工方便，过程环保；
5.降低维护费用，一次施工，永久防护。
技术指标
|
试验项目 |
指标 |
|
|
抗折强度28d，Mpa |
≥11.5 |
|
|
抗压强度28d，Mpa |
≥80.0 |
|
|
耐磨度比% |
≥300 |
|
|
莫氏硬度 |
≥7 |
|
施工工艺
1.打磨基面：使用专业金刚磨机打磨地面，视基面情况选用不同规格的金刚磨头，直至露出混凝土清洁新鲜的表面，以利于混凝土密封固化剂更多、更好地渗入地面；
2.清理基面：用星盘型打磨机（具有接触面积小，打磨精细的特点）配100目树脂磨片进行全面打磨后，清浆，将水泥毛细孔充分显；
3.喷洒鹰图密封硬化材料3-4遍：均匀喷洒于打磨全面并晾干的基面上，约2-4小时后，表面硬化剂材料变粘稠时用小量清水稀释表面材料以帮助渗透，2-4小时后，刮除表面余浆，自然固化12小时以上；
4.清洗基面：用清水湿润并清洗地面，再次帮助硬化剂材料渗入混凝土的更深层，同时防止反应残留物影响表观；
5.初步抛光：用星盘型打磨机配200-300目树脂磨片加适量清水全面打磨2-3遍，并用工业真空吸尘器吸干净表面污水。
6.全面抛光：用星盘型打磨机配500-1000目树脂磨片进行全面打磨2-3遍，对整体基面进行全面抛光，直至地面手感光滑并带有光泽为止。

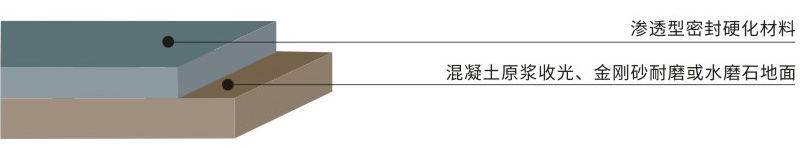

施工剖面图
